说明

平时写java代码的时候，代码经常会显得很长，很不容易看出Java类之间的关系
后来发现IDEA有一个很棒的功能，可以直接根据代码来查看改文件内的类UML关系图

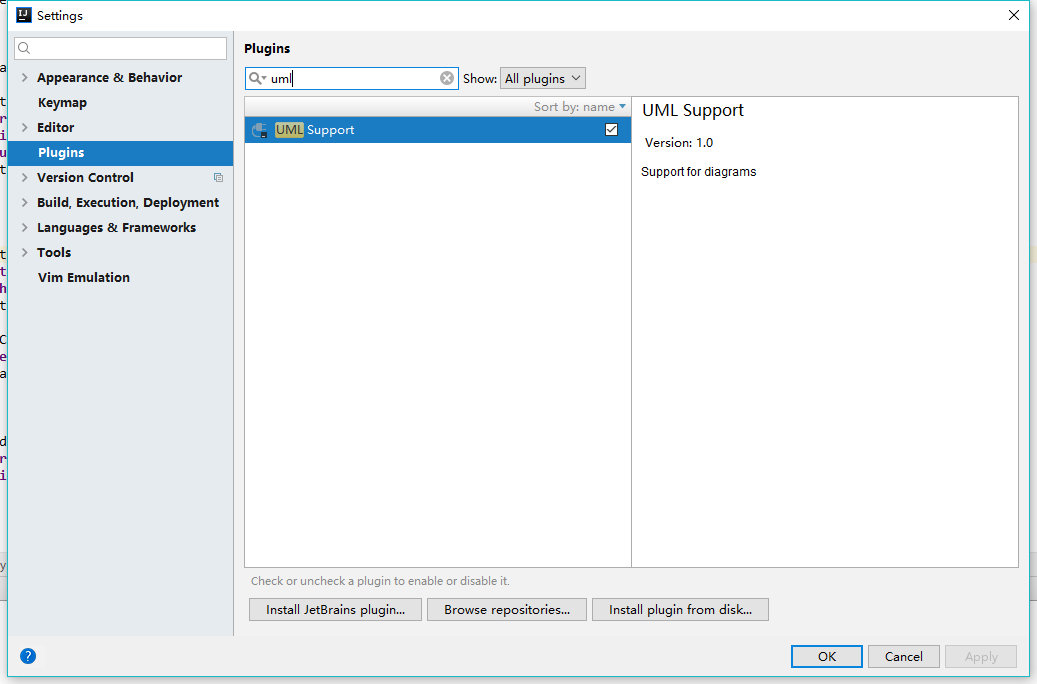

先去设置里面打开查看UML功能

setting->plugins->搜索UML即可
把搜索出来这个插件选上

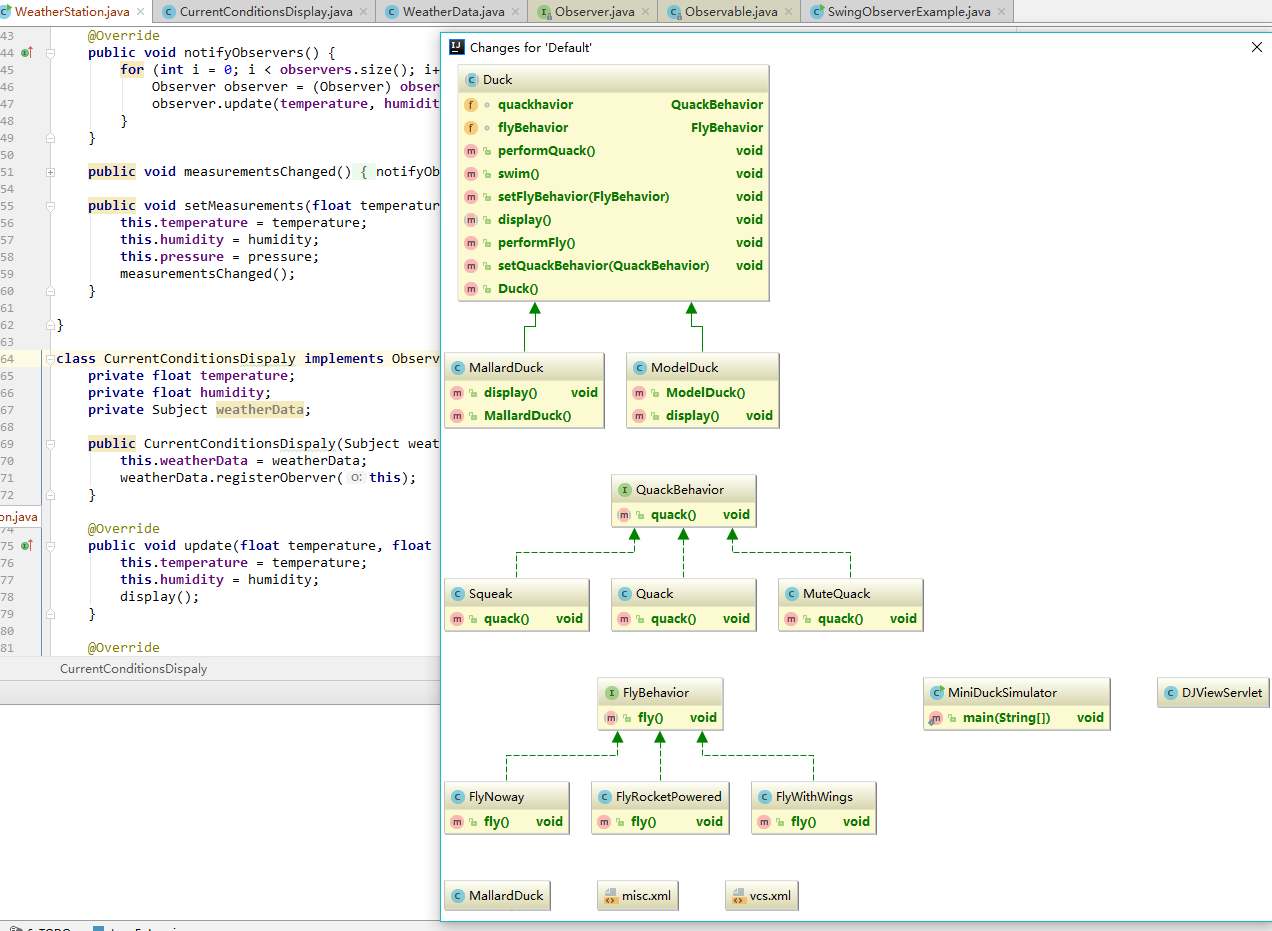

查看java源代码内的类关系UML图

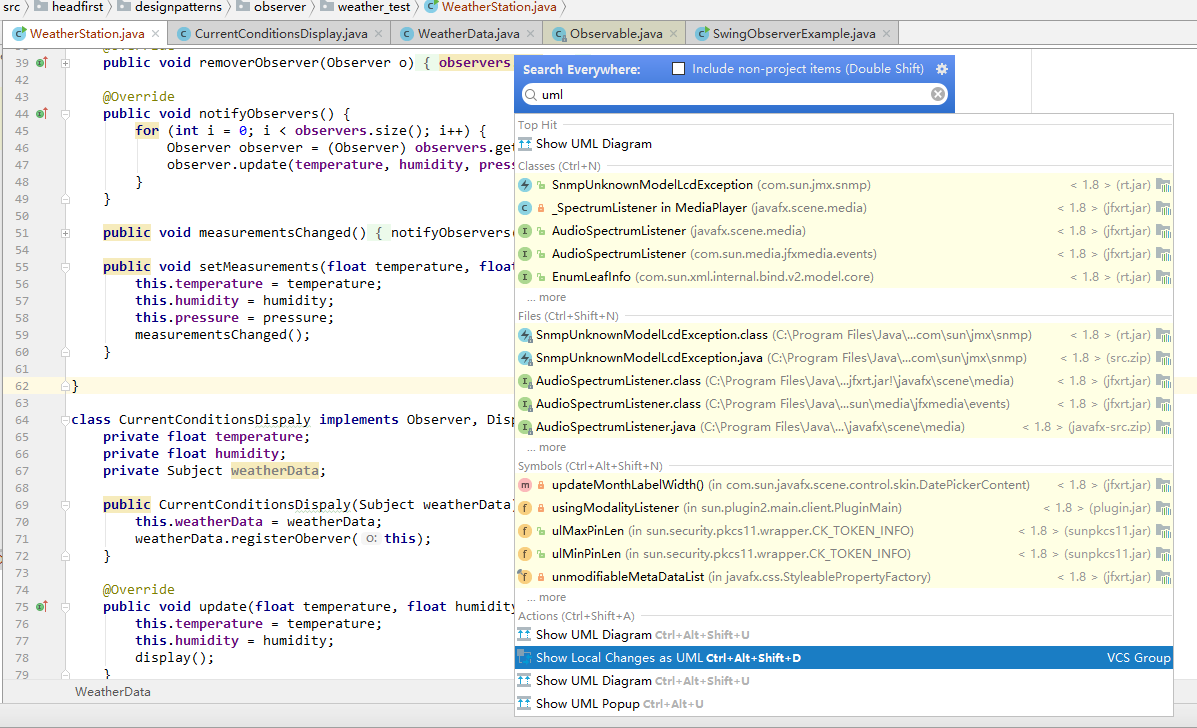

双击shift键打开keymap，然后搜索UML,选择Show Local Changes as UML
直接按快捷键Ctrl+Alt+Shift+D也可以

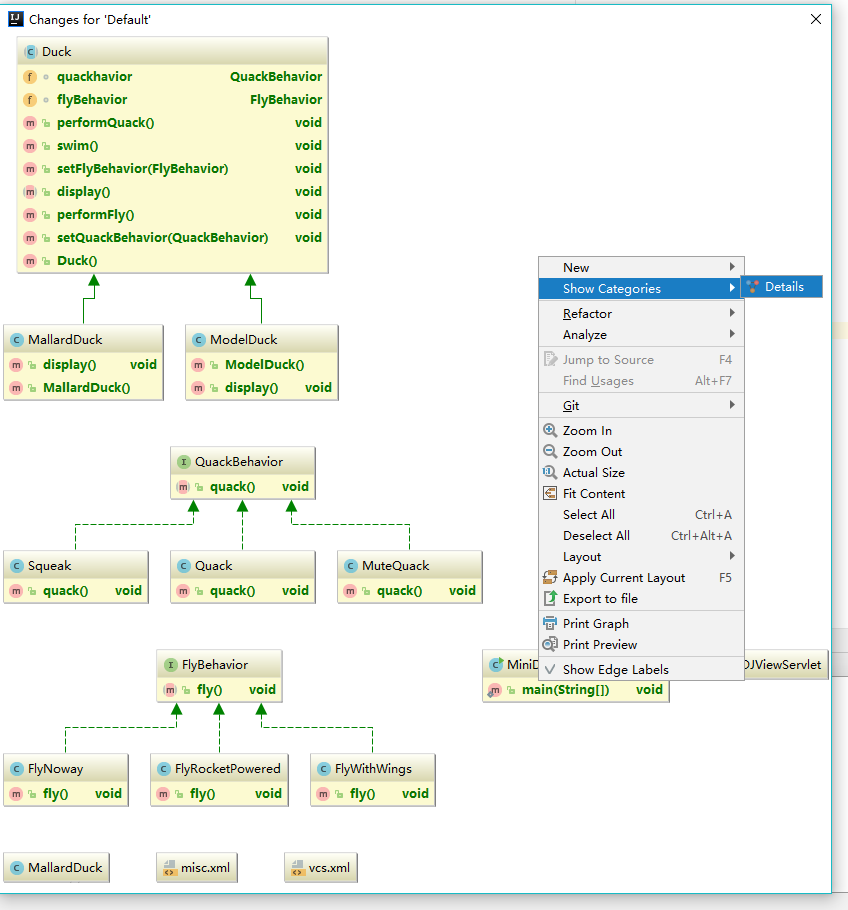

在UML图内点击鼠标右键，Show Categories,可切换查看各个类的属性和概括图

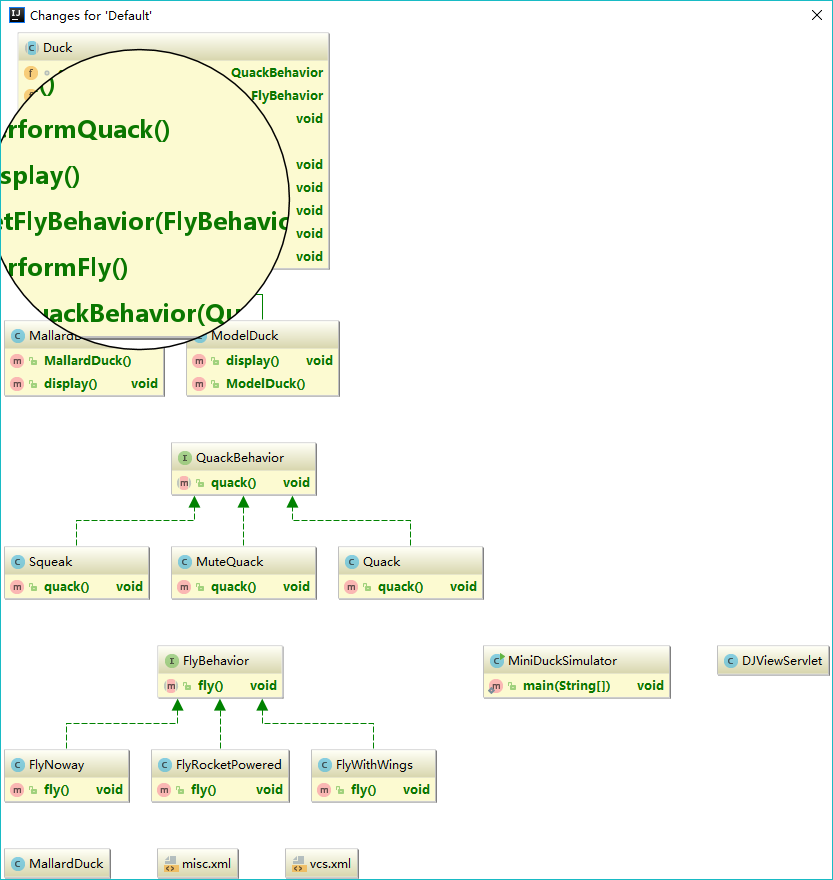

查看类UML图可以放大

觉得生成的UML图小？这都不是问题，按Alt键，即可放大查看UML图

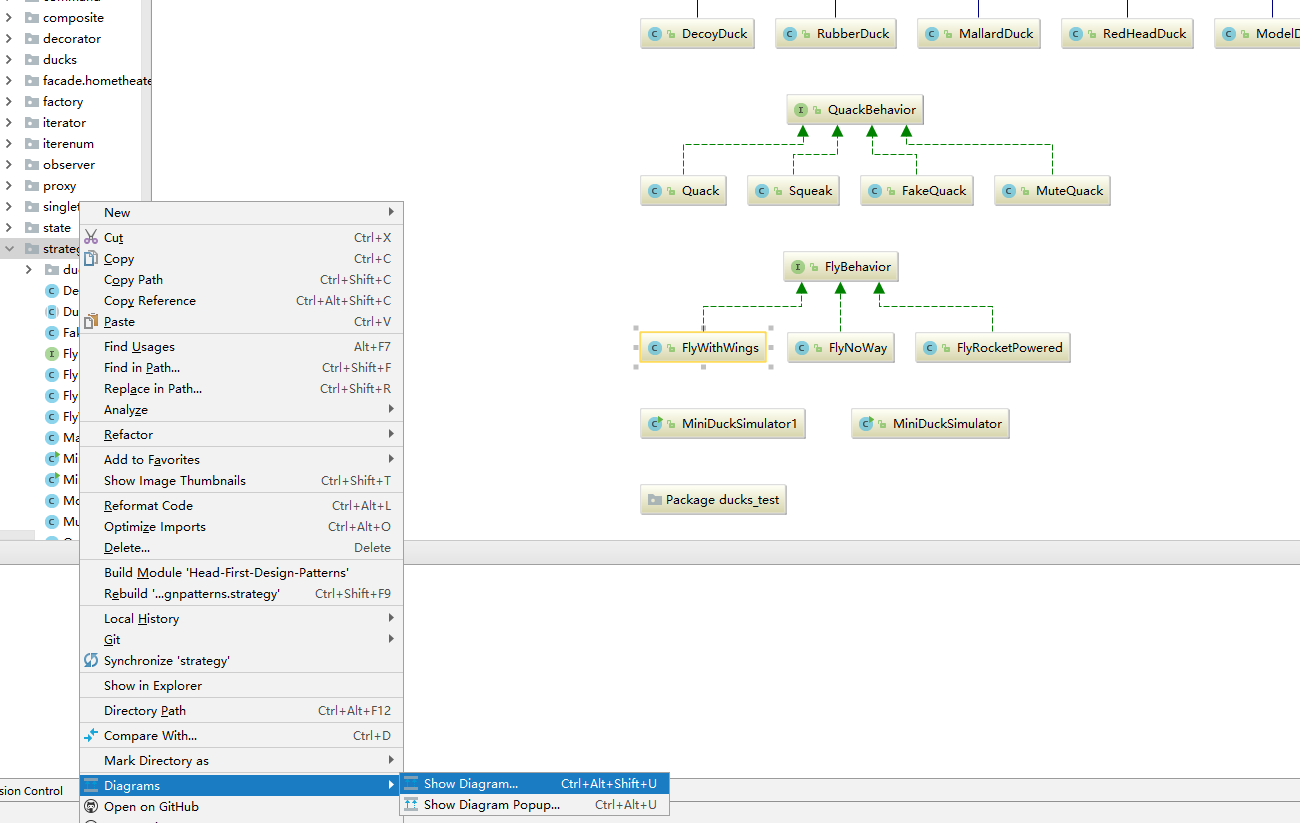

查看整个文件夹下的所有java类UML关系图

写java的时候通常不会把所有类放在一个源文件里面，这时候就需要查看整个文件夹内的Java类关系图了
而IDEA一样能做到，在左边的Project视图里面鼠标右键将要查看的文件夹，选择Diagrams->Show Diagrams->Java Class Diagrams即可
